医療用トランス

ＮＥＯねおシリーズ

シンプルで使いやすく

国内・海外をこの１台で

絶縁分離や漏れ電流対策に

製品案内

NEOシリーズは、医療用トランスにまつわるこんな問題を解決いたします。

問題事例1

相談出来るトランスメーカーがわからない。

問題事例2

医療用トランスの選定が難しい。

問題事例3

輸出先の電源電圧に合わせたトランスの追加認証が必要。

解決事例1

国内設計・国内製造＆豊富な実績

  • 30年以上の医療用トランス実績
  • 画像診断装置、手術用顕微鏡、人工呼吸器など、豊富な採用実績

解決事例2

IEC60601-1Ed3.1認証済

  • CB認証を取得していますので、複雑なトランス評価は最小限です。 必要に応じてCBレポートを認証機関に提出致します。
  • RoHS2、REACH環境調査資料の提示も致します。

解決事例3

出荷先ごとにトランスの変更は不要

  • 入力電圧は100Vから240Vまで切り替えが可能。出力電圧は常に100Vなので、異なる電源電圧地域でも、トランスの載せ替えは不要です
  • 入力電圧の変更は、専用コネクタを付け替えるだけのワンタッチ構造

詳細はお問い合わせください。

メール問い合わせへ進む

NEO製品紹介

入出力コネクタ解説

電圧切り替えコネクタ解説

NEOシリーズ仕様概要

  • 適合規格

  • IEC60601-1 Ed3.1

  • 定格入力電圧

  • 100/110/120/200/220/230/240V

    周波数50/60Hz

  • 定格出力電圧

  • 100V

    出力電圧は変更できません

  • 容量

  • 300/500/1000/1500/2000VA

  • 絶縁種別

  • B種 ( 130℃ )

  • その他

  • トランス1次側回路に温度ヒューズを内蔵しています。異常温度上昇により温度ヒューズが作動すると、電圧出力が停止します。

ラインアップ

容量で5タイプのほか、トランスの入出力インターフェースで3タイプ用意しております。インターフェースにより外形寸法が若干異なりますので、詳細は製品カタログの外形寸法をご確認ください。

コネクタタイプ : Type C

3タイプの中でもっとも小型です。全ての接続コネクタはどこにも固定されていませんので、トランスコネクタを機器側へ接続してください。また、電圧切り替え用コネクタも適宜固定してください。コネクタは容量によって異なりますので、製品カタログ外形図に記載のコネクタ仕様をご確認ください。

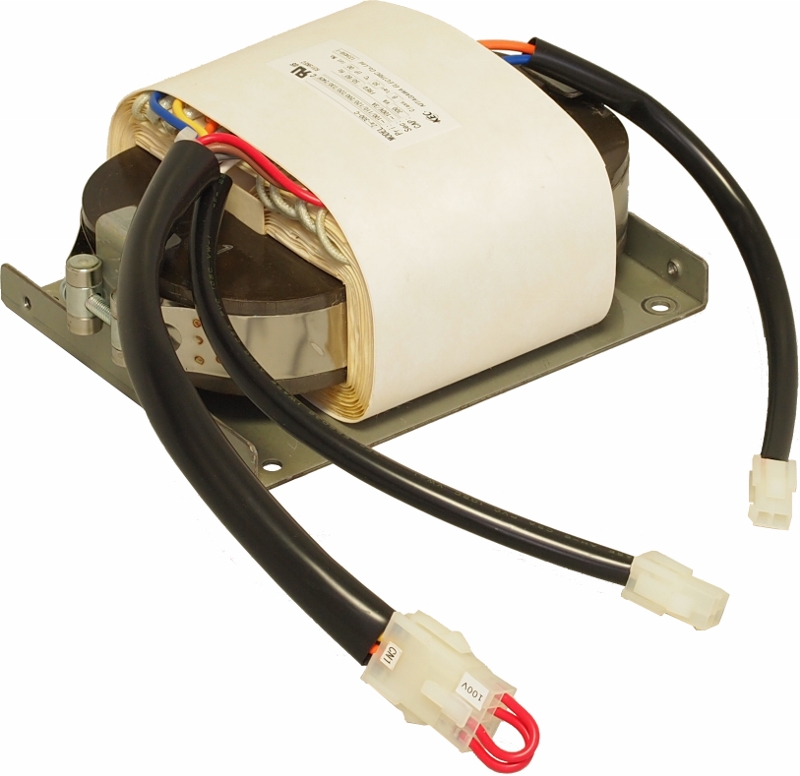

写真：Za-300-C

コネクタ固定タイプ : Type CA

製品高さはCタイプと同じですが、底面積は3タイプの中でもっとも広くなります。接続コネクタが金具によって固定されていますので、機器側からの配線を接続してください。 コネクタは容量によって異なりますので、製品カタログ外形図に記載のコネクタ仕様をご確認ください。

写真：Za-1500-CA

コネクタタイプ : Type T

底面積はCタイプとほぼ同じですが、製品高さは3タイプの中でもっとも高くなります。M4ビスの端子台を装着していますので、機器からの配線を接続してください。 端子台は全ての容量で共通です。

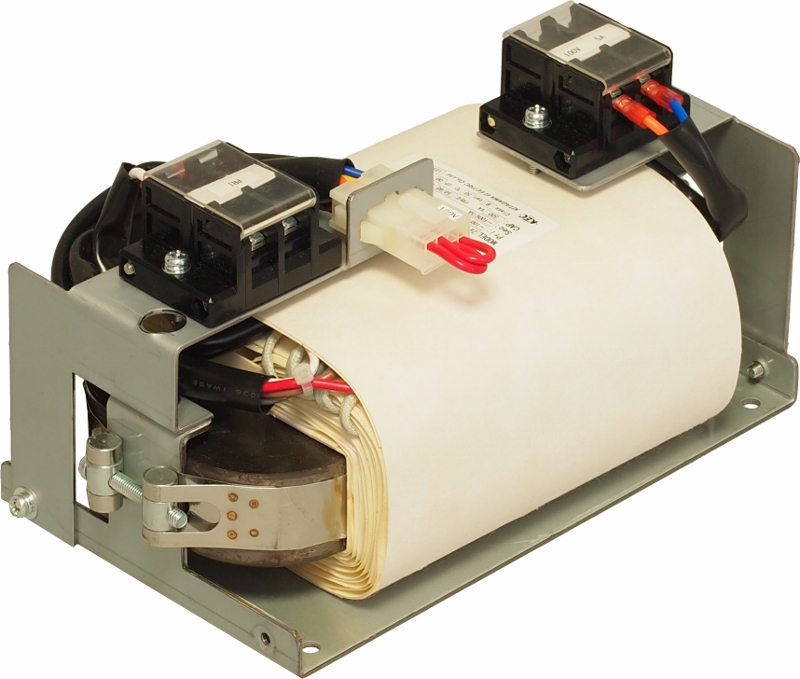

写真：Za-500-T

NEOシリーズ製品番号
容量
[ VA ]		 入出力インターフェース
コネクタ コネクタ固定 端子台
300 Za-300-C Za-300-CA Za-300-T
500 Za-500-C Za-500-CA Za-500-T
1000 Za-1000-C Za-1000-CA Za-1000-T
1500 Za-1500-C Za-1500-CA Za-1500-T
2000 Za-2000-C Za-2000-CA Za-2000-T

製品カタログ

カタログは、お問い合わせフォームより「医療用トランスカタログ請求」にチェックを入れ、必要事項をご記入下さい。カタログをメールにて送信致します。

カタログ請求へ進む

カスタム事例

30年以上の実績を持つ、北川電機の医療用トランス。その多くは、お客様製品毎のカスタム仕様の医療用トランスです。

カスタム設計事例の一部をご紹介しております。認証品とは違う、医療用トランスのカスタム設計事例もご覧下さい。

カスタム事例へ進む

お問い合わせ

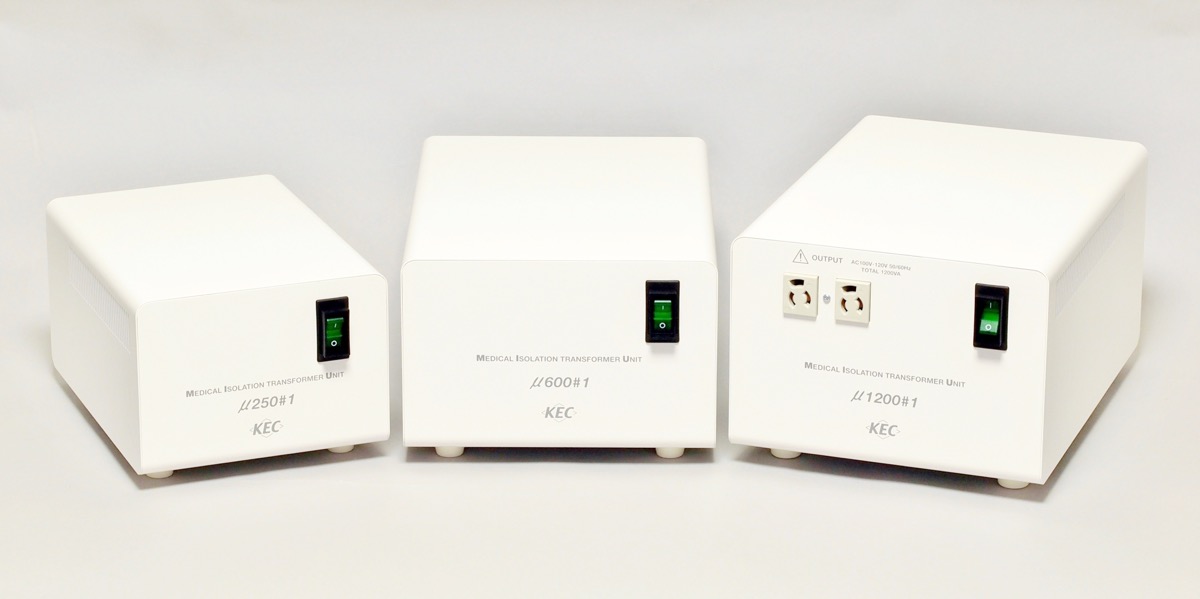

認証品のNEO、μ以外に、JIS T 0601-1（IEC60601-1）に準拠した、カスタム医療用トランスの設計製造も致します。容量、入出力電圧など、必要な仕様をメール問い合わせよりお送りください。

メール問い合わせへ進む
