KECのソリューション

大型フェライトコアと、リッツ線を用いた「高周波×大容量」のトランスです。
最大級に大きいフェライトコアを3段重ねで使用すると共に、電流に合わせて総断面積の大きいリッツ線を整列巻することで、電気的仕様と形状要求を満足する製品となりました。

＜概略寸法 [mm]＞
330×200×120

設計者コメント

設計のポイントは、高周波×大容量に合わせたリッツ線と、薄型に必要な長いコアとコイルでした。

■ Point①：リッツ線

カスタム仕様のリッツ線を整列巻することで、「高周波×大容量×薄型」に必要なコイルを製作しています（写真①）。

■ Point②：フェライトコア

製品高さ寸法を抑えるためには、コアとコイルを長く作る必要があります。本製品で使用したフェライトコアは、最大級に大きいだけでなく、同形状（同断面積）のフェライトコアに比べ、特別長いコアを使用しています（写真②）。
このコアにより、コイルを長く製作することが可能となり、製品高さを一定以下に抑えました。

■ Point③：ものづくり

「リッツ線の整列巻」と「大型コア」が要求仕様を満たす設計上のポイントです。
しかしこの製品のように、容量が大きい高周波トランスは、巻線や組み立てと言った「ものづくり」が商用トランスとは大きく異なります。設計通りに正しくものを作るためには、巻線、コア組、リッツ線の配線作業など、ものづくりのノウハウが欠かせません。

写真①リッツ線を巻いたコイル

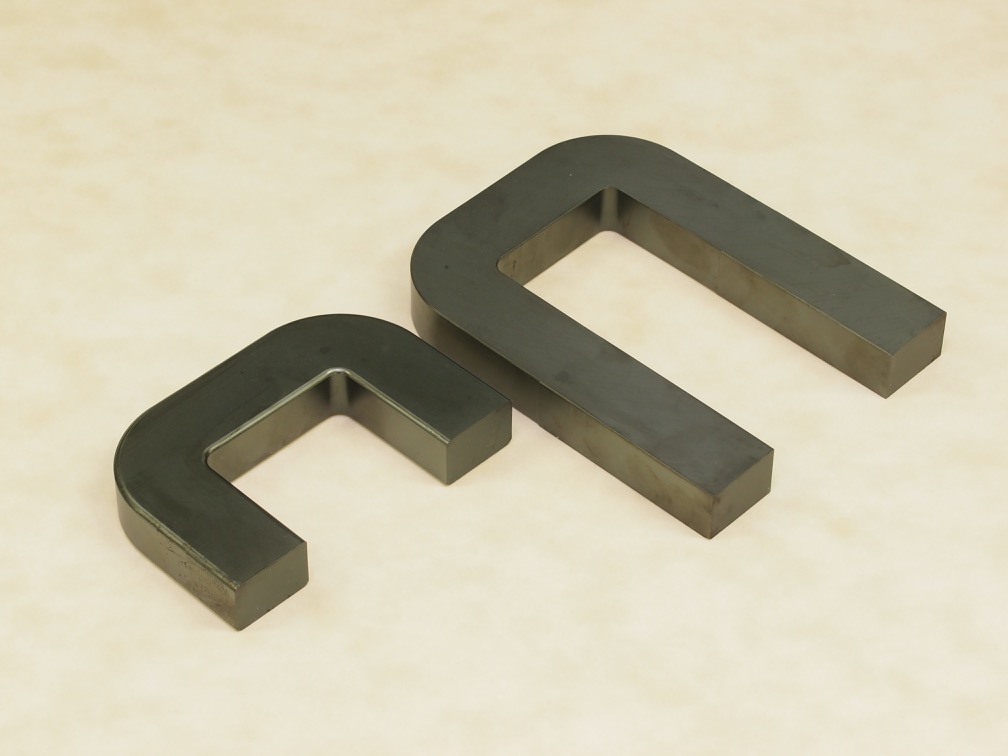

写真②フェライトコア
　奥：本製品で使用しているコア
　手前：同断面積標準サイズ

北川電機の高周波トランス

高周波トランスでは、コア材、線材やコイル構造以外にも、製品評価に必要な高周波電源、計測器や測定ノウハウも重要です。北川電機では、各種高周波電源や計測器を揃えておりますので、正しく性能評価された製品を納品致します。
